一、      應用背景及需求分析

近幾年來，城管對城市市容市貌、占道擺攤、亂搭亂建等影響市容的現象整頓治理由于經常引發社會矛盾而引起媒體關注和熱點報道。因而在實際“執法”過程中，由于面對下崗工人、無業游民等弱勢群體，城管往往處在矛盾的聚焦點而被敵視，遭受嚴重的暴力抗法甚至遭受人身威脅。城管暴力執法和小販暴力反抗的事件頻頻發生，引發強烈的矛盾沖突。一方面是輿論對于城管暴力執法的譴責；另一方面是城管執法人員背負的壓力，紛紛表示有苦說不出。 如何破解城管困局已經成為當下中國社會城市管理人員執法的難題。

隨著科學、通訊技術的發展，越來越多的新技術、新設備都逐步投入執法使用，方便現場執法和指揮中心的及時溝通，也是有效降低災害威脅的手段。深圳深方科技提供的4G高清車載無線硬盤錄像機和安卓手持式應急指揮終端解決了城管指揮工作中前端圖像的的能及時清晰回傳到監控中心的需求，實時監控現場執法的一舉一動，產品能夠成熟運用目前主流的4G無線網絡,同時支持現在正在大力建設的4G無線網絡，完全能傳輸清晰的、連貫的視頻圖像，而不是單幅靜止的圖片。這些手段一方面有效的解決一線執法人員暴力執法的監督問題，另一方面在遇到暴力抗法時能實時記錄有關違法人員的一舉一動，為后期追責提供強有力的證據。

城管作為當今社會一個反映一城市的形象的聚焦點，如何能正面提高城管的執法形象而更多的讓自己脫離于暴力執法的輿論、更好的為城市建設發揮出自己的責任和貢獻；以下是我們對城管行業執法與被執法的兩個角度的需求分析。

1、針對城管（執法者）：

•  城管執法人員在一線遇到相關緊急情況，可以通過4G視頻技術將現場情況發回指揮中心，方便指揮中心深入了解情況并且及時調度人員增員；

• 對于少數城管人員喜歡直接暴力執法起到一定的監督作用，讓城管人員做到文明執法；

• 實時錄像可以在一定程度上解決城管人員在執法時的精神壓力；

• 在遇到小販暴力反抗時可以實時記錄下相關證據，可以杜絕在事后小販打“苦情牌”“輿論牌”的可能性；

• 3G\4G無線視頻終端自帶的GPS/北斗定位功能，時刻定位城管車輛、城管人員的當前位置，杜絕公車私用、擅離職守，也利于出現緊急狀況時的后端增援；

• 相關領導可以通過移動終端設備可以實時了解現場情況，方便指揮部署；

2、針對小販（被執法者）

• 在遇到帶有專業錄像監控設備的城管執法人員時，小販可以打消對于城管暴力執法的恐懼，對于提升城管人員執法形象有很大的幫助；

• 對于少數想要暴力抗法的小販，如果遇到可以實時記錄自己言行的監控設備，會使其三思而后行，可以在一定程度上保護城管人員在遇到暴力抗法時自身的安全和減少事件糾紛給城管部門帶來的負面影響；

• 對于不暴力抗法但是鼓動其他不明真相的群眾造成群體事件的人員，可以在后期追蹤提供線索，可以在問罪審判的時候提供有力證據；

• 對于經常出現小販亂擺、亂插的地段，可以通過建立可移動的固定監控支點來進行控制，方便城管的實時監察，在一定的程度上減少了城管的工作量提高工作效率；

二、      解決方案

我公司針對城管部分目前工作中遇到的各種問題，采用了一整套城管執法無線視頻實時傳輸系統來解決。城管執法監控系統是集視頻監控、語音集群對講、GPS\北斗定位、3G\4G無線傳輸、海事衛星傳輸、視頻會議、SD卡和硬盤可選擇前端存儲、平臺實時監控抓拍、錄像、存儲等一系列功能于一體的綜合性監控系統，系統由前端設備、網絡傳輸系統、管理平臺系統組成的。主要包括三個部分，一是單個城管人員身上攜帶智能4G單兵無線傳輸設備，二是城管執法巡邏車上安裝車載4G無線傳輸設備，三是后面安裝后端的一體化監控管理平臺。

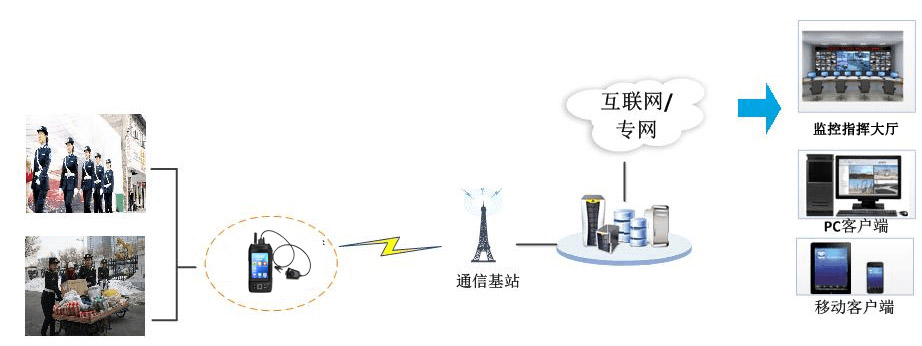

1、 手持單兵監控系統

手持單兵監控系統是由手持單兵和外接視頻頭與語音一體的探頭組成的，當城管必須下車巡邏時，手持單兵監控系統隨身攜帶方便監控中心能及時的和巡邏員聯系并通過GPS定位能準確獲知其位置，監控中心也能通過平臺準確獲知巡邏員所處環境的實際情況，通過視頻抓拍和錄像功能也能為后續一些情況的出現保留證據。

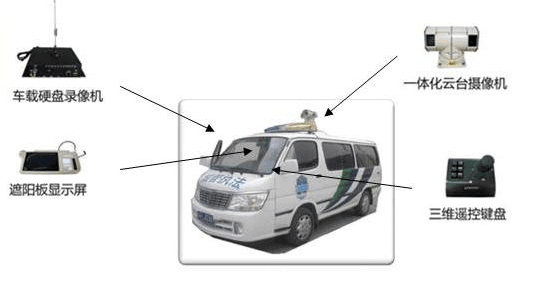

2、 車載系統

執法車的車載監控系統由高清車載硬盤錄像機、一體化云臺攝像機、車載顯示器、三維遙控鍵盤，執法人員可以在車上通過三維遙控鍵盤控制車頂上的云臺攝像機配合遮陽板顯示屏觀察車外的環境，并通過對講功能于指揮中心聯系，指揮中心可以通過平臺對車載系統進行控制并能通過平臺的集群對講功能于前端執法車人員進行聯系和指揮和抓拍和GPS和北斗定位功能來進行全局的布控。

3、 后端綜合監控管理平臺

建立在城管指揮中心的“綜合監控分布式網絡中心管理平臺”通過4G無線網絡將前端設備各個子系統接入到管理平臺中進行統一管理。

“綜合監控分布式網絡中心管理平臺”，該平臺以其完全數字化、系統網絡化、應用多媒體化、以及管理智能化的特點，成為新一代視頻監控系統的杰出代表。 分3個核心部分：數據庫和中心管理；平臺存儲；流分發服務。存儲和流分發是可以分立安裝多個，平臺部署之前先確定，監控點規模，確定要不要平臺存儲，日常多少監控點在線存儲，多少人日常在線觀看。確定這些因素之后，才能確定平臺服務器的最佳配置。 服務器設備：中心服務器，存儲服務器，流分發服務器。（三者都是分別安裝了不同網元的PC服務器）

城管執法車輛上安裝的車載設備以及安卓單兵設備都支持GPS/北斗定位，從而實現以下主要相關功能：

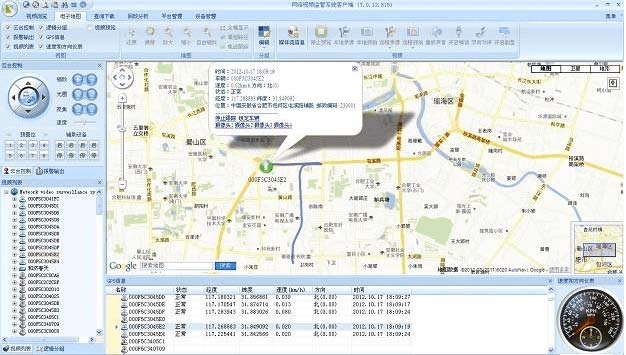

3、1執法車輛實時定位追蹤

設備支持GPS/北斗定位系統，只要設備在線，就可以通過4G無線網絡實時的向后臺傳輸車輛位置信息，根據平臺自帶的GIS地圖功能（支持多種地圖，系統中支持6種地圖，GoogleMap、MapABC、BaiduMap這3種地圖必須保證客戶端等連接公網才可以使用；這三種類型地圖；而MapInfo、ArcGIS、SuperMap3種地圖需要自建地圖服務器，用戶可以根據自己使用習慣選擇合適的地圖）可以實現執法車輛/人員在電子地圖上的實時定位，選擇指定的車輛可以進行車輛軌跡跟蹤，在行車路線上對執法車輛做好監管，杜絕公車私用等不合規行為。如下圖顯示

3、2執法車輛位置、時速、方向?qū)崟r(shí)顯示

根據回傳的位置信息和時間間隔（可設置，初始10S），系統自動判斷執法車輛位置、時速、運行方向，且在平臺上實時顯示，方便管理人員及時調看。

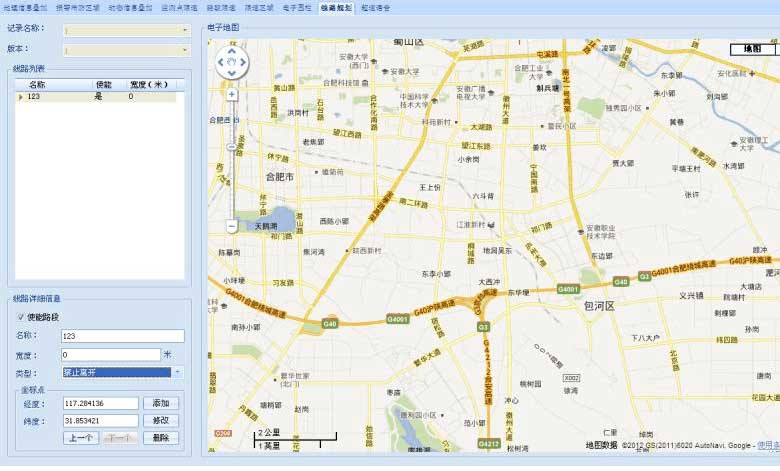

3、3執法車輛路線規劃

根據城管執法單位隸屬情況，可劃定執法范圍，同時根據上級領導任務安排劃定執法車輛人員的路線，系統可根據這些既定規劃安排執法巡邏路線，后臺管理人員可根據執法車輛實時顯示路線判斷車輛是否違規行駛。

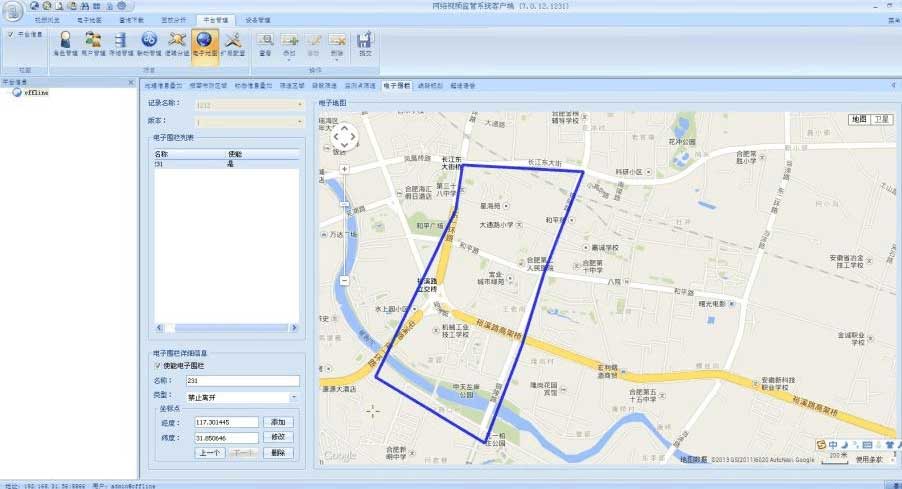

3、4越界報警

越界報警即系統具備的電子圍欄功能，在電子地圖上劃定一塊區域（即XX城管大隊管轄區域），如以XX市高新區邊界劃定電子圍欄，設置執法車輛為禁止出線，執法車輛只能在XX市高新區內行駛，一旦執法車輛在XX市高新區邊界外便會觸發報警，報警可通知平臺監控人員，以利于監控人員及時制止駕駛員的越界行駛行為，杜絕執法車輛他用的違規行為。

報警聯動

報警聯動指的是城管執法人員突遇緊急情況，無法單獨處理需要支援時，可以利用系統的聯動功能，聯系就近執法人員增員。具體報警可以分為以下幾種報警方式：

車載報警

一般指的是城管車輛巡邏，發現有緊急事件發生，執法人員發現執法力量不足，在制止不法行為之前，向后臺或者其他同系統人員進行報警聯動，這主要是通過車載設備連接的報警按鈕實現。

單兵報警

一般指的是執法人員在一線執法過程中發現緊急情況，比如小販暴力抗法、圍觀群眾遭鼓動非法聚集等，可以通過隨身攜帶的單兵設備實現報警，向后臺或系統人員請求支援。

跨系統報警

一般指的是執法人員在執法巡邏中發現重大違法行為或者其他危害公眾安全的事件，此時需要向上級報告，且要及時通知公安消防等部門聯合部署，解決隱患保證人民群眾生命財產安全，這主要通過將城執法管理系統和本市現有的公安消防報警系統對接，實現突發事故的成功處置。

報警聯動動作類別

車載報警/單兵報警/跨系統報警實現的目標都是為了迅速實現緊急聯動的需求,這里主要通過報警錄像、報警抓拍當前執法場景、錄制當前執法車輛GPS信息、主窗口瀏覽、向特定人員手機發送報警信息、執法車頂云臺攝像機前往預置位、啟動巡航等等，還可以自定義聯動設置。

三、      系統應用功能

整個的城管執法監控主要就是要實現對城管執法過程是否違規、小販?zhǔn)欠癖┝狗ǖ葐栴}的實時監控，所以系統的主要功能就要首先實現視頻的傳輸和觀看。

在車載方面主要通過車載云臺攝像機360度無死角監控執法現場，城管隊員可以在車內通過三維控制鍵盤控制車頂云臺攝像機，可以對于重點區域選擇性監控；安卓單兵設備主要通過前端城管隊員控制,有選擇性的開啟設備,選擇執法場景進行720P高清實時錄像.

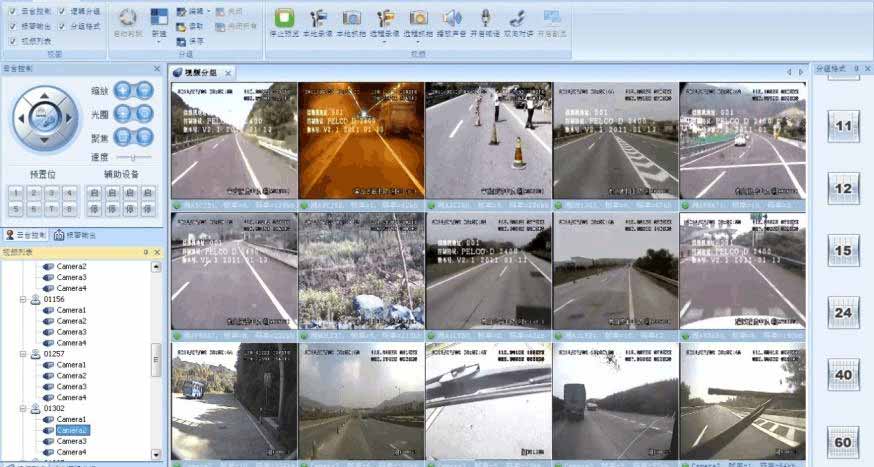

前端采集的音視頻經H.264方式壓縮編碼通過4G無線網絡傳輸至后臺監控中心，用戶除了通過電視墻觀看之外,還可以通過電腦、手機等客戶端登錄中心平臺對前端音視頻進行實時瀏覽監控。 電腦客戶端支持單畫面多畫面顯示，用戶可選擇任意一路或多路視頻觀看，視頻窗口數量1、3、7、9、15直至60個可選。

城管前端人員通過對講手咪(車載設備)和設備內置的麥克風和耳機(單兵設備)與中心平臺和客戶端用戶進行雙向?qū)χv，及時進行信息溝通，便于匯報和指令的及時傳達,也可方便聯動動作執行；

前端可以發起呼叫和對講,后臺也可以和前端聯系發起對講；

系統支持創建多方通話即前方設備、平臺用戶都可加入多方通話，便于系統內多設備多用戶的溝通，輕松組建臨時會議，系統支持回聲抵消，避免了串音現象；

支持降噪功能，能有效消除噪聲，在車內環境嘈雜的時候，也可以實現雙向語音的清晰流暢；

前端后臺都可調節實時音量大小,滿足不同環境對音質的需要； 支持音視頻同步傳輸錄制,方便后臺對一線執法了解更多情況。

       系統平臺具備前端設備管理功能，用戶使用客戶端登錄平臺側，就可以了解前端設備的在線狀況、設備參數等相關信息，對于被授予權限的用戶可以對前端設備的參數進行修改、配置，使前端設備的各項運行參數符合實際應用需要，結合實時網絡狀況達到最好的使用效果，遠程設備升級和系統自維護功能使整個系統的維護高效、快捷，省時省力。
